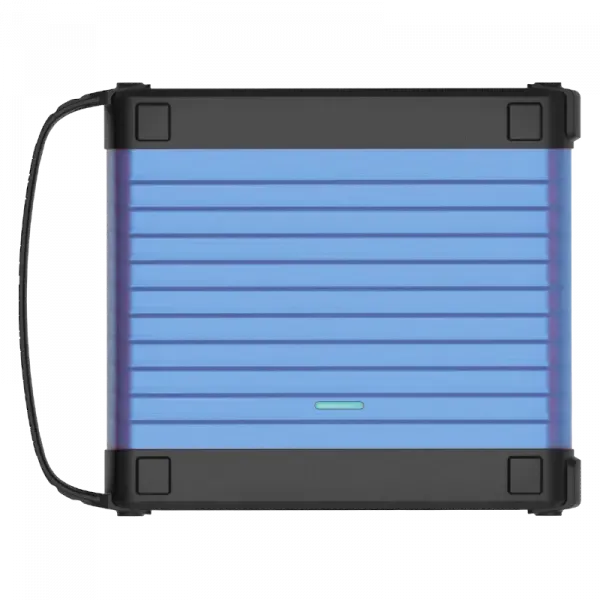

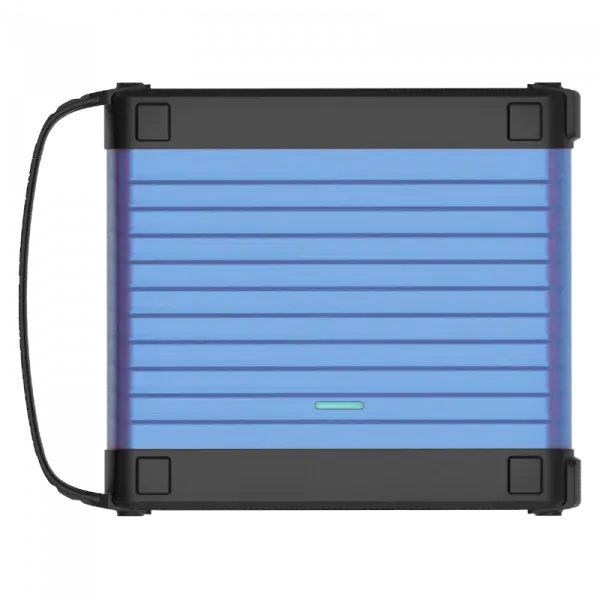

Oszilloskop 4 Kanäle

Oszilloskop 4 Kanäle. Nur für BR|ONE.

Eigenschaften

• 23 Automatische Messungen
• Unterstützt Schaltkreistests, Sensortests, Aktuatortests, Zündungstests, Kommunikationstests, Kombinationstests und mehr.
• 50M Speichertiefe
• Speichern von Wellenformen mit einer Berührung
• Bedient die horizontalen und vertikalen Cursor unabhängig voneinander mit Highlight Tapping
• Eingabe von Daten mit einer Tastatur statt mit Knöpfen
• Bevorzugte Systemeinstellungen als Konfigurationsdateien speichern
• Referenz zu früheren Wellenformen in anderen Kanälen
• Unterstützt mathematische Operationen auf Wellenformdiagrammen

Spezifikationen

• Anzahl von Kanälen: 4
• Bandbreite: 100MHz
• Anstiegszeit: ≤3,5ns (typisch)
• Protokoll-Dekodierung: CAN, LIN
• Trigger-Typ: Flanke, Impulsbreite
• Auslösemodus: Normal, Auto, Einzelsequenz
• Echtzeit-Abtastrate (Max): 1Gsa/s(Einzelkanal); 500MS/s(Doppelkanal); 250MS/s(vier Kanäle)
• Eingangsimpedanz: 1MΩ±1.5%
• Speichertiefe: 50M (gemeinsam für 4 Kanäle) Auto, 10K, 100K, 1M, 10M
• Probe Bit: 8
• Vertikale Genauigkeit: ±3%
• Vertikaler Stillstand: 5mV~10V
• Vertikaler Offset: ± 2,5V (Sonde X1, ＜500mV/div) ±120V (Sonde X1, ≥500mV/div)
• Umkehren: Unterstützung
• Kanal-Kopplung: DC, AC
• Mathematik: Doppelte Wellenform/FFT
• Zeitbasisgenauigkeit: 20ppm（typischer Wert, Umgebungstemperatur +25℃
• Stromversorgung: USB-Anschluss & DC-Anschluss

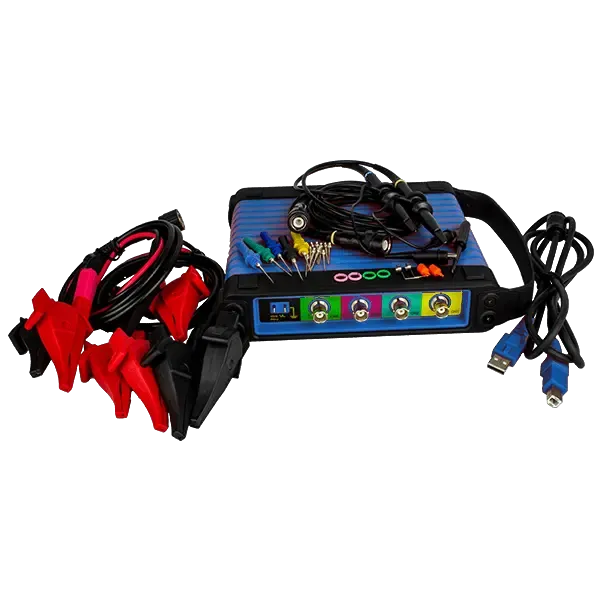

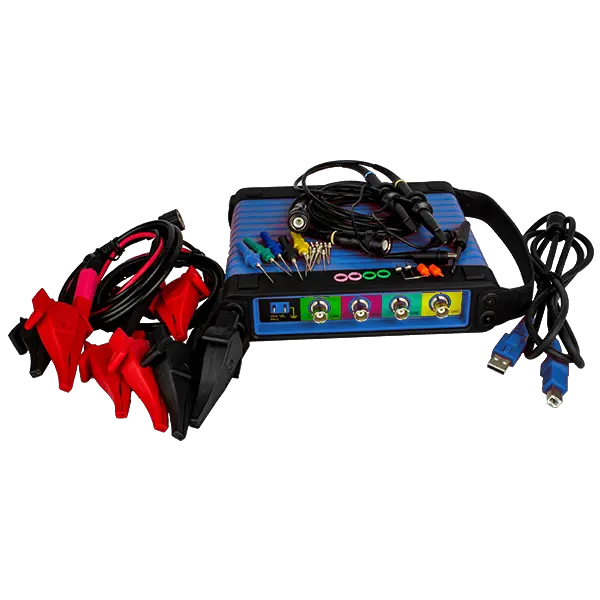

Lieferumfang

• Oszilloskop
• Schnellstart-Anleitung
• Benutzerhandbuch
• BNC auf 4mm Messleitungen
• Montage der Sonde
• Back Probe Pins Suite
• USB-Kabel
• Krokodilklemmen
